Пневмосистема грузового автомобиля относится к тем узлам, от которых напрямую зависит безопасность машины, водителя, груза и других участников движения. В отличие от легкового транспорта, где большинство систем работает за счёт гидравлики или электрики, в грузовиках сжатый воздух используется сразу в нескольких важных контурах. Он участвует в работе тормозной системы, стояночного тормоза, подвески, сцепления, коробки передач, дверных механизмов, сиденья водителя и дополнительного оборудования.

На Заводе АТИ мы хорошо понимаем, что неисправность пневмосистемы редко бывает «мелочью». Даже небольшая утечка воздуха со временем приводит к падению давления, нестабильной работе тормозов, ускоренному износу компрессора и риску простоя автомобиля. Для коммерческого транспорта это особенно критично: грузовик должен не просто ехать, а стабильно выполнять рейсы, выдерживать нагрузку и оставаться безопасным в любых дорожных условиях.

В этой статье разберём, как устроена пневмосистема грузового автомобиля, какие неисправности встречаются чаще всего, по каким признакам их можно определить и что нужно делать для профилактики.

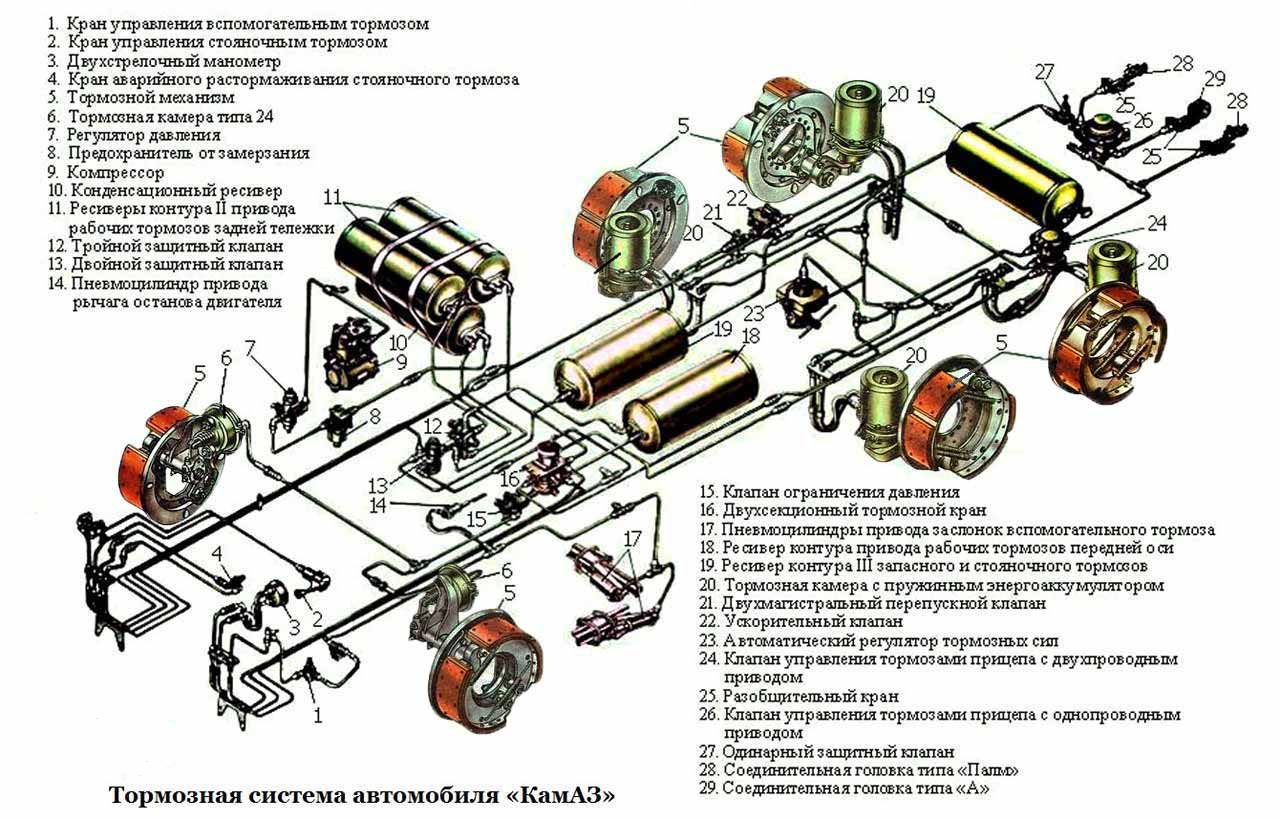

Как работает пневмосистема грузового автомобиля

Основная задача пневмосистемы — создать, накопить, подготовить и распределить сжатый воздух по потребителям. Источником давления служит компрессор. Он нагнетает воздух в систему, после чего воздух проходит через осушитель, регулятор давления, ресиверы, клапаны, магистрали и исполнительные механизмы.

В классическую пневмосистему грузового автомобиля входят:

• компрессор
• регулятор давления;
• осушитель воздуха;
• воздушные ресиверы;
• обратные, защитные и распределительные клапаны;
• пневматические магистрали;
• фитинги и соединения;
• тормозные камеры;
• энергоаккумуляторы;
• датчики давления;
• модуляторы ABS или EBS, если автомобиль оснащён электронными системами управления торможением.

Принцип работы выглядит следующим образом. Компрессор забирает атмосферный воздух, сжимает его и направляет в пневмосистему. Осушитель удаляет из воздуха влагу и часть загрязнений. Затем воздух поступает в ресиверы, где хранится под давлением. При нажатии на педаль тормоза или включении другого пневматического механизма воздух через клапаны направляется к исполнительным элементам.

На практике пневмосистема постоянно работает под нагрузкой. Давление должно быстро набираться, стабильно удерживаться и корректно распределяться между контурами. Если хотя бы один элемент работает неправильно, это отражается на всей системе.

Почему пневмосистема требует регулярного обслуживания

Пневмосистема грузовика работает в тяжёлых условиях. На неё влияют вибрации, перепады температуры, влажность, грязь, дорожные реагенты, перегруз автомобиля и интенсивность эксплуатации. Особенно высокая нагрузка возникает у машин, которые работают в междугородних перевозках, строительстве, сельском хозяйстве, коммунальном секторе и на регулярных маршрутах с частыми остановками.

Главные враги пневмосистемы — влага, утечки, загрязнения и износ уплотнений. Если система не обслуживается своевременно, внутри появляются конденсат, коррозия, масляные отложения и грязь. Это ухудшает работу клапанов, ускоряет износ резиновых элементов и может привести к отказу отдельных контуров.

Профилактика всегда дешевле ремонта. Например, своевременная замена картриджа осушителя помогает защитить клапаны, ресиверы и магистрали от влаги. Проверка герметичности позволяет вовремя обнаружить утечку до того, как компрессор начнёт работать с перегрузкой. Контроль состояния фитингов и трубок снижает риск внезапного падения давления в рейсе.

Частая неисправность №1. Утечка воздуха

Утечка воздуха — одна из самых распространённых проблем пневмосистемы грузового автомобиля. Она может возникнуть в соединениях, шлангах, трубках, клапанах, тормозных камерах, ресиверах или энергоаккумуляторах.

Основные признаки утечки:

• давление в системе быстро падает после остановки двигателя;
• компрессор слишком часто включается в работу;
• долго набирается рабочее давление;
• слышно шипение воздуха;
• на панели появляются предупреждения по давлению;
• ухудшается работа тормозов или стояночного тормоза.

Небольшая утечка часто кажется водителю неопасной. Но это ошибочное впечатление. Если воздух постоянно уходит из системы, компрессор вынужден работать чаще и дольше. В результате он перегревается, быстрее изнашивается и может выйти из строя. Кроме того, при серьёзной утечке автомобиль может не набрать нужное давление для безопасного движения.

Чаще всего утечки появляются из-за старения резиновых уплотнений, ослабления соединений, повреждения пневмотрубок, коррозии ресиверов или механических повреждений магистралей. На грузовиках, которые работают в грязи, на стройплощадках или в зимних условиях, риск таких проблем выше.

Профилактика утечек включает регулярный осмотр магистралей, проверку соединений, диагностику тормозных камер и контроль падения давления после остановки двигателя. При обслуживании важно не только найти место утечки, но и понять причину. Если просто заменить один фитинг, но оставить старую повреждённую магистраль, проблема может быстро повториться.

Частая неисправность №2. Влага в пневмосистеме

Сжатый воздух всегда содержит влагу. Когда воздух охлаждается, влага превращается в конденсат. Для пневмосистемы это серьёзная проблема, особенно зимой. Вода в ресиверах и магистралях вызывает коррозию, мешает работе клапанов и при отрицательной температуре может замёрзнуть.

Признаки избытка влаги:

• из ресиверов выходит вода при сливе конденсата;
• пневмоклапаны работают с задержкой;
• зимой система начинает «подмерзать»;
• давление набирается нестабильно;
• появляются ошибки по пневматике или тормозной системе;
• ухудшается работа стояночного тормоза.

Главную роль в борьбе с влагой играет осушитель воздуха. Внутри него установлен картридж с влагопоглощающим материалом. Со временем этот материал теряет эффективность. Если картридж не менять, влага начинает попадать дальше в систему.

На Заводе АТИ мы рекомендуем относиться к осушителю как к важному элементу безопасности, а не как к второстепенному расходнику. Экономия на картридже может привести к ремонту клапанов, ресиверов, модуляторов и других дорогостоящих элементов.

Зимой последствия влаги особенно заметны. Замёрзший конденсат может перекрыть проход воздуха, заблокировать клапан или нарушить работу тормозного контура. Поэтому перед холодным сезоном пневмосистема требует отдельной проверки: нужно оценить состояние осушителя, ресиверов, сливных клапанов, магистралей и соединений.

Частая неисправность №3. Неисправность компрессора

Компрессор — главный источник сжатого воздуха. Если он работает неправильно, вся пневмосистема теряет стабильность. Компрессор может изнашиваться естественно, страдать от перегрева, загрязнения, недостатка смазки или постоянной работы из-за утечек.

Основные признаки неисправности компрессора:

• давление набирается слишком медленно;
• компрессор работает почти без остановки;
• в системе появляется много масла;
• слышны посторонние шумы;
• компрессор перегревается;
• давление не достигает рабочего уровня;
• часто срабатывают предупреждения на панели приборов.

Важно понимать, что неисправность компрессора не всегда начинается с самого компрессора. Часто он выходит из строя из-за утечек воздуха. Если система негерметична, компрессор постоянно пытается компенсировать потери. Его ресурс снижается, увеличивается температура работы, растёт нагрузка на привод и уплотнения.

Ещё один тревожный признак — масло в пневмосистеме. Небольшое количество масляного тумана допустимо для некоторых конструкций, но заметные масляные отложения в магистралях, осушителе или ресиверах говорят о проблемах. Масло загрязняет клапаны, ухудшает работу уплотнений и может привести к отказам исполнительных механизмов.

Профилактика неисправностей компрессора начинается с проверки герметичности всей системы. Также важно контролировать состояние воздушного фильтра, приводных элементов, креплений, трубок охлаждения и смазки. При диагностике нельзя ограничиваться только заменой компрессора. Если не устранить первопричину, новый узел также будет работать в перегруженном режиме.

Частая неисправность №4. Проблемы с осушителем воздуха

Осушитель отвечает за подготовку воздуха перед подачей в ресиверы. Его задача — удалить влагу и защитить пневмосистему от конденсата. При неисправности осушителя воздух поступает в систему неподготовленным.

Типичные проблемы осушителя:

• засорение картриджа;
• потеря влагопоглощающих свойств;
• неисправность клапана сброса;
• подмерзание в зимний период;
• утечка воздуха через корпус или соединения;
• попадание масла в картридж.

Если осушитель не справляется со своей задачей, в ресиверах появляется вода. Если клапан сброса работает неправильно, система может не регулировать давление должным образом. Иногда водитель замечает характерное шипение, частый сброс воздуха или, наоборот, отсутствие нормального сброса после набора давления.

Картридж осушителя нужно менять по регламенту, а при тяжёлой эксплуатации — чаще. К тяжёлым условиям относятся частые рейсы, городская эксплуатация с многочисленными остановками, работа на стройплощадках, высокая влажность, низкие температуры и большой пробег.

Профилактика проста: регулярная замена картриджа, проверка герметичности корпуса, контроль сброса воздуха и осмотр соединений. При наличии масла в осушителе нужно дополнительно проверять компрессор, потому что новый картридж быстро потеряет эффективность, если в него постоянно попадает масло.

Частая неисправность №5. Засорение или отказ клапанов

В пневмосистеме грузового автомобиля используется несколько типов клапанов. Они управляют направлением воздуха, защищают контуры, регулируют давление и обеспечивают правильное срабатывание тормозных механизмов. Клапаны чувствительны к влаге, грязи, маслу и коррозии.

Признаки неисправности клапанов:

• воздух не поступает в нужный контур;
• давление распределяется неравномерно;
• тормоза срабатывают с задержкой;
• стояночный тормоз включается или отключается нестабильно;
• появляются утечки через клапан;
• система долго выходит на рабочий режим;
• возникают ошибки ABS или EBS.

Причины отказа могут быть разными. Чаще всего это загрязнение внутренних каналов, износ уплотнений, коррозия, замерзание влаги или механическое повреждение. Иногда проблема проявляется только при определённой температуре или после длительной стоянки. Например, утром система может работать нестабильно, а после прогрева симптомы временно исчезают.

Ремонт клапанов требует аккуратной диагностики. Нельзя просто менять узлы наугад, потому что похожие симптомы могут давать разные элементы. Задержка срабатывания тормозов может быть связана и с клапаном, и с утечкой, и с загрязнением магистрали, и с неисправностью тормозной камеры. Поэтому правильная диагностика должна идти от общего к частному: давление, герметичность, контуры, клапаны, исполнительные механизмы.

Частая неисправность №6. Повреждение пневмомагистралей и фитингов

Пневматические трубки и шланги соединяют все элементы системы. Они постоянно подвергаются вибрациям, перепадам температуры, воздействию грязи, соли, реагентов и механическим нагрузкам. Со временем магистрали стареют, перетираются, трескаются или теряют герметичность в местах соединений.

Основные признаки повреждения магистралей:

• слышно шипение воздуха;
• давление падает после стоянки;
• воздух уходит при движении по неровной дороге;
• утечка появляется только при повороте рамы или кабины;
• на трубках видны трещины, потёртости или заломы;
• соединения покрыты грязью, маслом или следами коррозии.

Особенно внимательно нужно осматривать места изгибов, крепления к раме, участки рядом с движущимися деталями, зоны около мостов, подвески и тормозных камер. Даже если трубка внешне выглядит целой, микротрещина или неплотный фитинг могут давать заметную потерю воздуха.

При ремонте важно использовать качественные трубки и соединения, подходящие для пневмосистем грузового транспорта. Неподходящие материалы могут не выдерживать давление, температуру или вибрации. Также нельзя допускать сильных перегибов магистралей и неправильной прокладки рядом с горячими или подвижными элементами.

Частая неисправность №7. Неисправность тормозных камер и энергоаккумуляторов

Тормозные камеры преобразуют давление воздуха в механическое усилие, которое воздействует на тормозной механизм. Энергоаккумуляторы используются в стояночном и аварийном тормозе. Это важные элементы безопасности, и их неисправность нельзя игнорировать.

Признаки проблем:

• автомобиль плохо растормаживается;
• стояночный тормоз не держит машину;
• одно колесо тормозит слабее другого;
• тормоза срабатывают неравномерно;
• воздух уходит через корпус камеры;
• видны повреждения, коррозия или деформация;
• при снятии с ручника слышны необычные звуки.

Одна из частых причин — повреждение мембраны. При её износе воздух начинает уходить, а усилие передаётся нестабильно. Коррозия корпуса также опасна: она снижает прочность элемента и может привести к внезапному отказу.

С энергоаккумуляторами нужно работать особенно аккуратно. Внутри находится мощная пружина, и неправильная разборка может быть опасной. Поэтому диагностику и замену таких элементов лучше доверять специалистам, которые понимают конструкцию и соблюдают технологию ремонта.

Профилактика включает регулярный осмотр камер, проверку герметичности, контроль работы стояночного тормоза и оценку равномерности торможения. Если один элемент уже вышел из строя из-за возраста или коррозии, стоит проверить и остальные аналогичные узлы.

Частая неисправность №8. Нестабильная работа ABS и EBS

Современные грузовые автомобили часто оснащаются системами ABS и EBS. ABS предотвращает блокировку колёс при торможении, а EBS управляет тормозными усилиями электронно-пневматическим способом. Эти системы повышают безопасность, но требуют исправной пневматики, датчиков, модуляторов и проводки.

Признаки неисправностей ABS или EBS:

• горит контрольная лампа на панели;
• появляются ошибки в блоке управления;
• тормоза работают рывками;
• ухудшается устойчивость при торможении;
• система переходит в аварийный режим;
• возникают проблемы после мойки, дождя или морозов.

Не всегда причина находится в электронике. Ошибки ABS или EBS могут появляться из-за загрязнения датчиков, повреждения проводки, проблем с модуляторами, влаги в разъёмах, нестабильного давления воздуха или неисправности клапанов. Поэтому полноценная диагностика должна включать и электронную проверку, и осмотр пневматической части.

Для профилактики важно следить за состоянием разъёмов, датчиков, проводки и пневматических модуляторов. После ремонта тормозной системы необходимо проверять корректность работы электронных систем, особенно если выполнялась замена датчиков, ступичных элементов, модуляторов или тормозных механизмов.

Чем опасна эксплуатация грузовика с неисправной пневмосистемой

Неисправная пневмосистема — это не только риск дорогостоящего ремонта. Это риск потери управляемости, увеличения тормозного пути, блокировки колёс, отказа стояночного тормоза или невозможности продолжить движение.

Для коммерческого транспорта последствия особенно серьёзные. Автомобиль может сорвать рейс, задержать поставку, получить запрет на эксплуатацию или потребовать эвакуации. При перевозке тяжёлых, ценных или срочных грузов даже один день простоя может привести к финансовым потерям.

Есть и скрытые последствия. Например, небольшая утечка воздуха увеличивает нагрузку на компрессор. Влага в системе постепенно разрушает клапаны. Масло в пневмоконтуре загрязняет осушитель и модуляторы. Неправильная работа тормозных камер ускоряет износ колодок, дисков или барабанов. В итоге одна нерешённая проблема запускает цепочку новых неисправностей.

Поэтому к пневмосистеме нужно относиться как к единому комплексу. Нельзя ремонтировать только тот элемент, который уже полностью отказал. Нужно искать первопричину и оценивать состояние всей системы.

Профилактика пневмосистемы: что нужно проверять регулярно

Профилактическое обслуживание пневмосистемы должно быть частью общего регламента технического обслуживания грузового автомобиля. Частота проверок зависит от модели машины, условий эксплуатации, пробега и рекомендаций производителя. Но есть базовые операции, которые актуальны для большинства грузовиков.

В первую очередь нужно контролировать скорость набора давления. Если после запуска двигателя система долго выходит на рабочий режим, это повод для диагностики. Причина может быть в компрессоре, утечках, регуляторе давления, осушителе или клапанах.

Второй важный пункт — проверка герметичности. После остановки двигателя давление не должно быстро падать. Если оно заметно снижается за короткое время, в системе есть утечка. Её нужно искать до выхода автомобиля в рейс.

Третий пункт — обслуживание осушителя. Картридж должен меняться своевременно. При эксплуатации в тяжёлых условиях интервал замены лучше сокращать. Также необходимо проверять работу клапана сброса и наличие влаги в ресиверах.

Четвёртый пункт — слив конденсата из ресиверов, если конструкция автомобиля предусматривает такую операцию. Наличие воды говорит о том, что осушитель работает недостаточно эффективно или система нуждается в дополнительной проверке.

Пятый пункт — осмотр магистралей и фитингов. Нужно проверять трещины, потёртости, перегибы, следы механических повреждений и коррозии. Особое внимание стоит уделять местам крепления к раме и участкам рядом с движущимися деталями.

Шестой пункт — проверка тормозных камер, энергоаккумуляторов и стояночного тормоза. Эти элементы напрямую связаны с безопасностью. Любые утечки, повреждения корпуса или нестабильная работа требуют диагностики.

Седьмой пункт — компьютерная диагностика ABS и EBS. Если на панели горит ошибка, её нельзя просто сбросить без устранения причины. Ошибка может указывать на проблему с датчиком, модулятором, давлением, проводкой или пневматическим контуром.

Как водитель может заметить проблему до серьёзной поломки

Водитель первым видит поведение автомобиля в реальных условиях. Поэтому многие неисправности можно обнаружить до серьёзного отказа, если обращать внимание на характерные симптомы.

Поводом для проверки пневмосистемы являются:

• долгий набор давления после запуска;
• частое включение компрессора;
• быстрое падение давления после остановки;
• шипение воздуха;
• нестабильное снятие со стояночного тормоза;
• рывки или задержки при торможении;
• ошибки ABS, EBS или давления воздуха;
• ухудшение торможения под нагрузкой;
• появление воды или масла в ресиверах;
• необычные звуки при работе пневматики.

Если симптом появляется периодически, это не значит, что проблемы нет. Многие неисправности пневмосистемы сначала проявляются только при морозе, после дождя, при полной загрузке или после длительной стоянки. Такие признаки лучше фиксировать и сообщать специалистам при диагностике. Это помогает быстрее найти причину.

Почему важно использовать качественные комплектующие

Пневмосистема работает под давлением и отвечает за безопасность, поэтому качество комплектующих имеет принципиальное значение. Некачественные трубки, фитинги, клапаны, камеры или картриджи осушителя могут быстро потерять герметичность, не выдержать нагрузку или работать нестабильно.

При выборе деталей нужно учитывать совместимость с конкретной моделью грузового автомобиля, рабочее давление, температурный диапазон, устойчивость к вибрациям и условиям эксплуатации. Для коммерческого транспорта особенно важна предсказуемость ресурса. Деталь должна не просто подойти по размеру, а стабильно работать в составе системы.

На Заводе АТИ мы исходим из практического подхода: пневмосистема должна обслуживаться не по принципу «лишь бы подошло», а по техническим требованиям конкретного автомобиля. Это снижает риск повторных обращений, простоев и аварийных ситуаций.

Когда нужна профессиональная диагностика

Некоторые проблемы водитель может заметить самостоятельно, но полноценная диагностика требует оборудования и опыта. Особенно это касается сложных случаев, когда неисправность проявляется не постоянно или затрагивает несколько контуров.

Обращаться в сервис нужно, если:

• давление в системе падает быстрее обычного;
• автомобиль долго набирает воздух;
• компрессор работает слишком часто;
• появились ошибки ABS или EBS;
• тормоза срабатывают с задержкой;
• замечена вода или масло в пневмосистеме;
• стояночный тормоз работает нестабильно;
• после замены одной детали проблема возвращается;
• машина готовится к дальнему рейсу или сезонной эксплуатации.

Профессиональная диагностика позволяет проверить систему комплексно: измерить давление, найти утечки, оценить работу компрессора, осушителя, клапанов, ресиверов, магистралей и исполнительных механизмов. Это особенно важно для грузовиков, которые эксплуатируются ежедневно и не имеют запаса времени на внеплановый ремонт.

Подготовка пневмосистемы к зиме

Зима — самый сложный сезон для пневмосистемы грузового автомобиля. Влага замерзает, резиновые элементы теряют эластичность, старые трубки становятся более хрупкими, а клапаны начинают работать с задержкой. Поэтому перед холодами нужно провести отдельную профилактику.

Основные работы перед зимой:

• проверить и при необходимости заменить картридж осушителя;
• убедиться в отсутствии воды в ресиверах;
• проверить герметичность магистралей;
• осмотреть фитинги и соединения;
• проверить работу клапана сброса;
• оценить состояние тормозных камер и энергоаккумуляторов;
• проверить скорость набора давления;
• провести диагностику ABS и EBS.

Если автомобиль работает в регионах с сильными морозами, профилактика особенно важна. Замёрзшая влага может привести не только к отказу отдельных механизмов, но и к полной невозможности продолжить движение. Лучше провести проверку заранее, чем устранять неисправность на трассе.

Типичные ошибки при обслуживании пневмосистемы

Одна из частых ошибок — устранение только видимого симптома. Например, водитель замечает утечку и меняет один фитинг, но не проверяет остальные соединения. Через некоторое время воздух начинает уходить в другом месте. Правильный подход — проверять систему целиком.

Вторая ошибка — несвоевременная замена картриджа осушителя. Если в ресиверах уже появляется вода, это не нормальное состояние. Значит, система подготовки воздуха работает недостаточно эффективно.

Третья ошибка — игнорирование небольшого падения давления. Даже если автомобиль пока едет, компрессор уже может работать с перегрузкой. Это увеличивает риск дорогого ремонта.

Четвёртая ошибка — установка неподходящих деталей. В пневмосистеме нельзя использовать случайные трубки, фитинги и клапаны без учёта рабочих характеристик. Такие решения могут привести к повторным утечкам и нестабильной работе.

Пятая ошибка — сброс ошибок ABS или EBS без диагностики причины. Если ошибка появилась, система зафиксировала отклонение. Простое удаление кода не устраняет неисправность.

Вывод

Пневмосистема грузового автомобиля — это сложный и ответственный комплекс, который обеспечивает работу тормозов, стояночного тормоза и ряда вспомогательных механизмов. Её исправность напрямую влияет на безопасность и надёжность коммерческого транспорта.

Чаще всего проблемы возникают из-за утечек воздуха, влаги в системе, неисправности компрессора, износа осушителя, отказа клапанов, повреждения магистралей, неисправности тормозных камер и ошибок ABS или EBS. Многие из этих неисправностей можно предупредить, если регулярно проверять герметичность, обслуживать осушитель, контролировать давление и внимательно относиться к первым признакам нестабильной работы.

На Заводе АТИ мы рекомендуем не откладывать диагностику пневмосистемы до момента явного отказа. Для грузового автомобиля профилактика — это не формальность, а способ сохранить безопасность, снизить риск простоя и продлить ресурс ключевых узлов. Если машина долго набирает давление, теряет воздух, нестабильно тормозит или показывает ошибки по пневматике, лучше провести проверку сразу. Такой подход помогает избежать серьёзных поломок и обеспечивает уверенную эксплуатацию грузовика в рейсе.
